利達HY5717B總線中繼器接線安裝技術
介紹：
利達HY5717B 是專用于 HY5711B 總線電話系統的總線中繼器，主要與 HY5711B、HY5714B、HY5716B 等構成系統。
功能：
★ 需要外接 DC24V 直流供電電源，兩根輸入總線 IN+/IN-連接系統兩總線，兩根輸出總線 H+/H-連接現場編碼電話分機和插孔。
★ 可以有效增強系統總線的信號強度，增強總線可靠性及抗干擾能力。
★ 增加總線布線距離。加接一級總線中繼器，可以將總線延伸至 3000 米，加接兩級總線中繼器，可以將總線有效延伸到 4500 米。
★ 可以有效起到總線分區隔離效果。

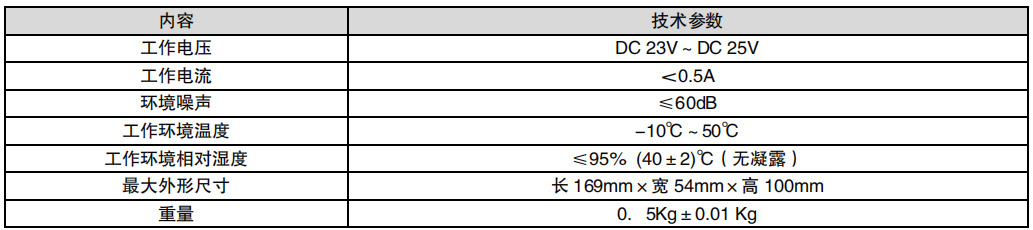

主要技術指標：

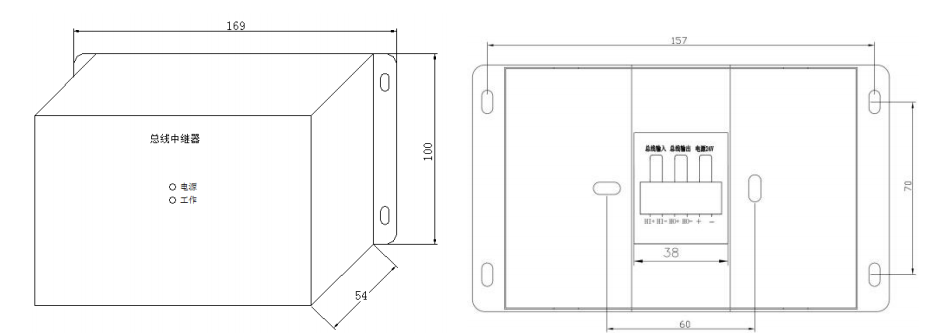

外形結構及端子示意圖：
安裝方式：
★ 采用壁掛式安裝，利用產品四周的 4 個固定孔直接將產品緊固在墻上。
★ 第二種方法是將產品的后蓋打開，利用后蓋中間的兩個固定將后蓋緊固在墻孔預埋合上，然后再將產品固定于后蓋上。
