火災自動報警系統7條核心規范全解析：90%的項目踩過這些坑！
某大型綜合體項目，消防驗收當天，專家查看火災報警控制器控制點位數——
一臺控制器竟然接了3500多個點，超過規范上限300多點。
總線短路隔離器后面掛了60多個設備，超標近一倍。
更離譜的是，33樓的煙感報警，控制器卻在20樓，回路線跨越了中間樓層避難層。?
驗收結論：不合格，全面整改，工期延誤2個月。

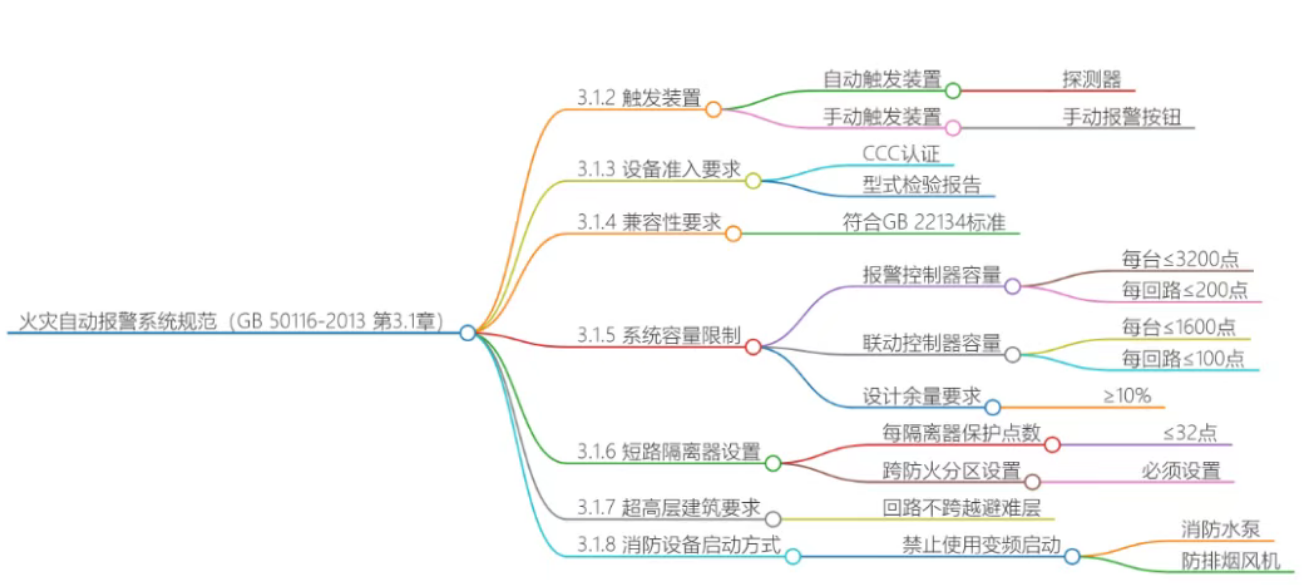

這些問題，全部出自規范GB 50116-2013 中。
今天我們把涉及到的條款逐條拆解，講清楚每一條的核心要求、未執行后果、易錯點和整改措施。看完這篇，至少施工時可避開90%的常見錯誤即使圖紙有誤，你也可找到甲方闡明你的擔憂，后期出了問題責任不在你這，你可以不管，但不能不知道。?
第一條：自動+手動，缺一不可
規范原文
3.1.2 火災自動報警系統應設有自動和手動兩種觸發裝置?。
白話解讀
系統不能只靠探測器自動發現火情，必須同時配備手動報警按鈕（墻上那個紅色小方盒）。
自動觸發：感煙、感溫、火焰探測器等
手動觸發：手動火災報警按鈕?
?? 違規施工后果（施工與系統運行）
?未設置手動報警按鈕 系統不完整，聯動測試無法通過 → 驗收不合格，需增補手報、重新布線，破壞已裝修墻面
?手報安裝位置不當（過高/過低/被遮擋） 驗收時尺寸不符 →重新開孔安裝
?? 易錯點與整改

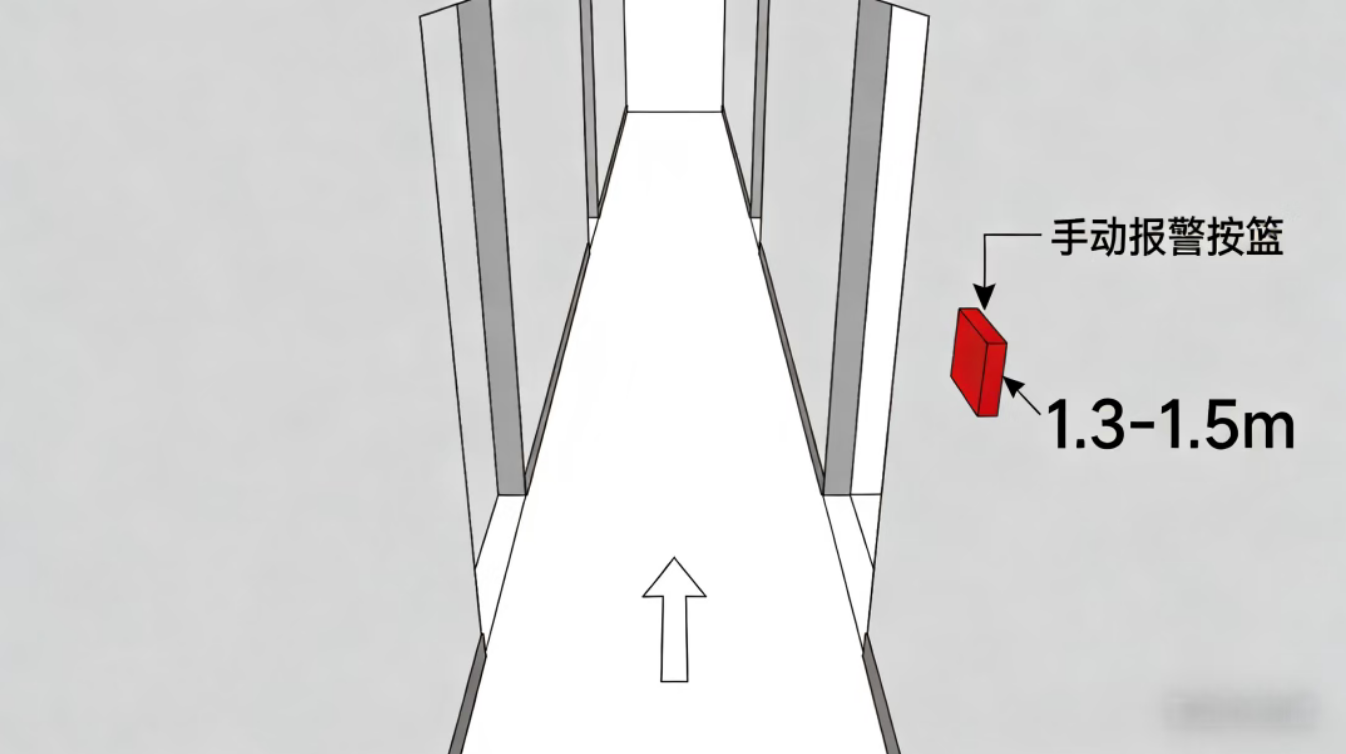

只裝探測器，忘記裝手報： 按規范要求在疏散通道、出口處補充安裝，手報安裝高度錯誤或被遮擋 安裝在距地1.3-1.5m處，周圍無遮擋物?
第二條 設備必須有“身份證”
?? 規范原文
3.1.3 火災自動報警系統設備應選擇符合國家有關標準和有關市場準入制度的產品。
?? 白話解讀
所有設備（探測器、手報、模塊、控制器等）必須有：
CCC認證（中國強制性產品認證）
型式檢驗報告（國家級檢測機構出具）
市場準入證明（在有效期內）?
?? 違規施工后果（施工與系統運行）
?使用無證或偽劣產品 探測器誤報頻發或火災時不報警 → 系統無法穩定運行，需全部拆除更換，造成巨大浪費
?產品證書過期仍在使用 運行期間設備批量故障，系統癱瘓風險高，維修更換成本激增
?? 易錯點與整改
貪便宜采購無證產品或貼牌產品 采購前查驗CCC證書和檢驗報告，保留復印件備查
產品證書過期仍在用 定期核查證書有效期，過期產品及時更換?
第三條 兼容性不是小事
?? 規范原文
3.1.4 系統中各類設備之間的接口和通信協議的兼容性應符合現行國家標準《火災自動報警系統組件兼容性要求》GB 22134的有關規定。
?? 白話解讀
不同品牌、不同型號的設備要能互相“對話”。不能出現“A品牌的控制器接不了B品牌的探測器”這種情況。?
?? 違規施工后果（施工與系統運行）
?混用不同品牌設備，通信協議不兼容 控制器無法識別探測器信號，或聯動指令發送失敗（如報警了但風機不啟動）→ 全系統通信故障，需更換控制器或全部現場設備，返工成本極高
?? 易錯點與整改
混用不同品牌設備，導致通信故障 盡量選用同一品牌系列產品；必須混用時，提前確認設備兼容性
第四條（總第3.1.5條）：控制器容量上限（核心！）
?? 規范原文
3.1.5 任一臺火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不應超過3200點，其中每一總線回路連接設備的總數不宜超過200點，且應留有不少于額定容量10%的余量；
任一臺消防聯動控制器地址總數或火災報警控制器（聯動型）所控制的各類模塊總數不應超過1600點，每一聯動總線回路連接設備的總數不宜超過100點，且應留有不少于額定容量10%的余量。
?? 白話解讀

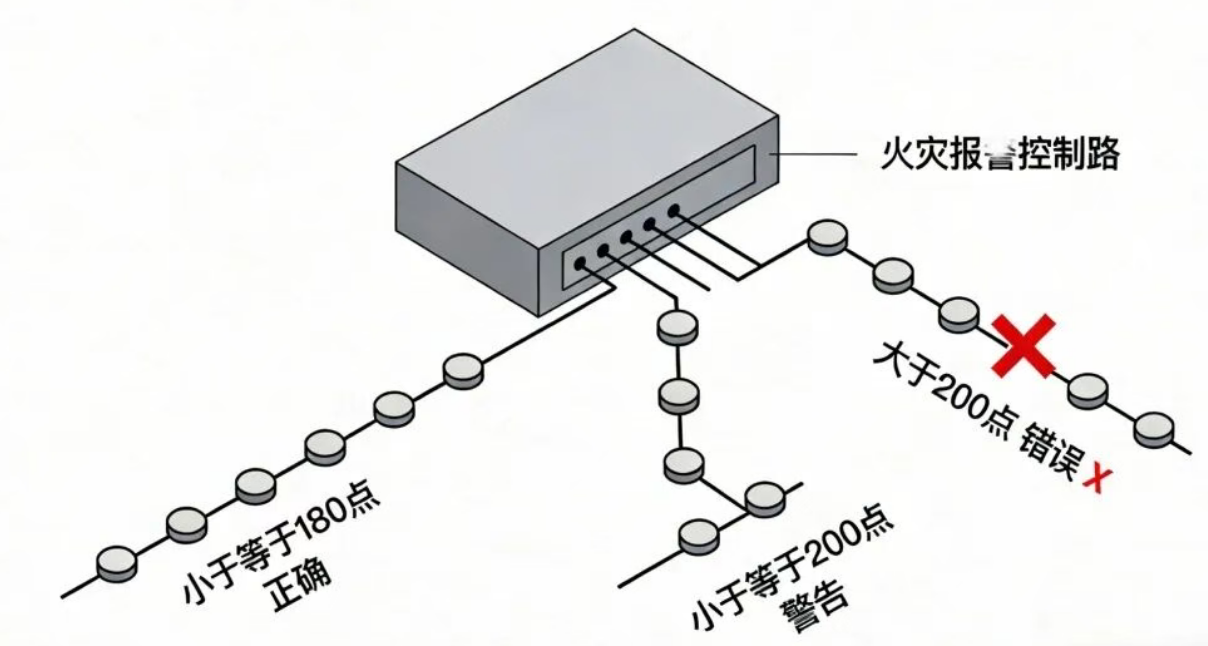

示例：一個回路最多接200個設備，但建議只接180個（留10%余量），方便后期增加或維修。? | ||
?? 違規施工后果（施工與系統運行）
控制器總點數超3200 系統響應遲鈍、死機、丟包，火災時關鍵聯動可能不執行
回路點數超200且不留余量 后期增加設備無法接入，需增加控制器或重新劃分回路，造成大量管線返工
聯動回路點數超100 模塊動作不可靠，排煙、廣播等可能部分失效
?? 易錯點與整改
為省錢，一臺控制器拼命加設備 按規范拆分多臺控制器
回路設備數剛好200點，不留余量 每個回路控制在180點以內
聯動回路接了超過100個模塊 拆分回路，或增加控制器?
白話解讀
短路隔離器的作用：當某一段線路短路時，隔離故障段，保證其他設備正常工作。
兩個硬性要求：
每個隔離器后面掛的設備≤32個

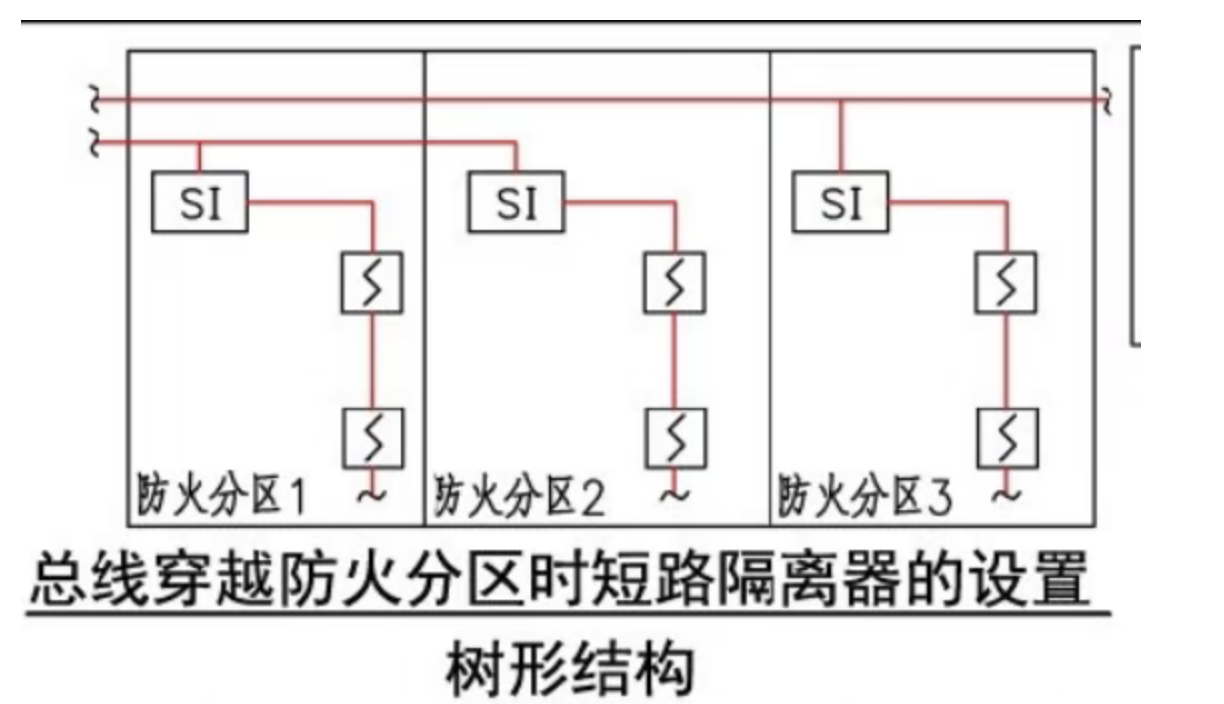

總線跨防火分區的地方，必須加隔離器
?? 違規施工后果（施工與系統運行）
?未設隔離器 總線任一處短路，整個回路所有設備離線，大面積探測器、手報、模塊全部失效
隔離器后設備超過32點 短路時隔離范圍過大，損失過多設備
穿越防火分區未設隔離器 一個分區短路連累相鄰分區，系統區域性癱瘓
?? 易錯點與整改
一個隔離器后面掛了40、50個設備 拆分為多個隔離器，每組≤32個
總線穿越防火分區時未設隔離器 在每個穿越點補充安裝隔離器
根本不知道要裝隔離器 設計階段就明確隔離器數量和位置?
第六條（總第3.1.7條）：超高層建筑的特殊要求
?? 規范原文

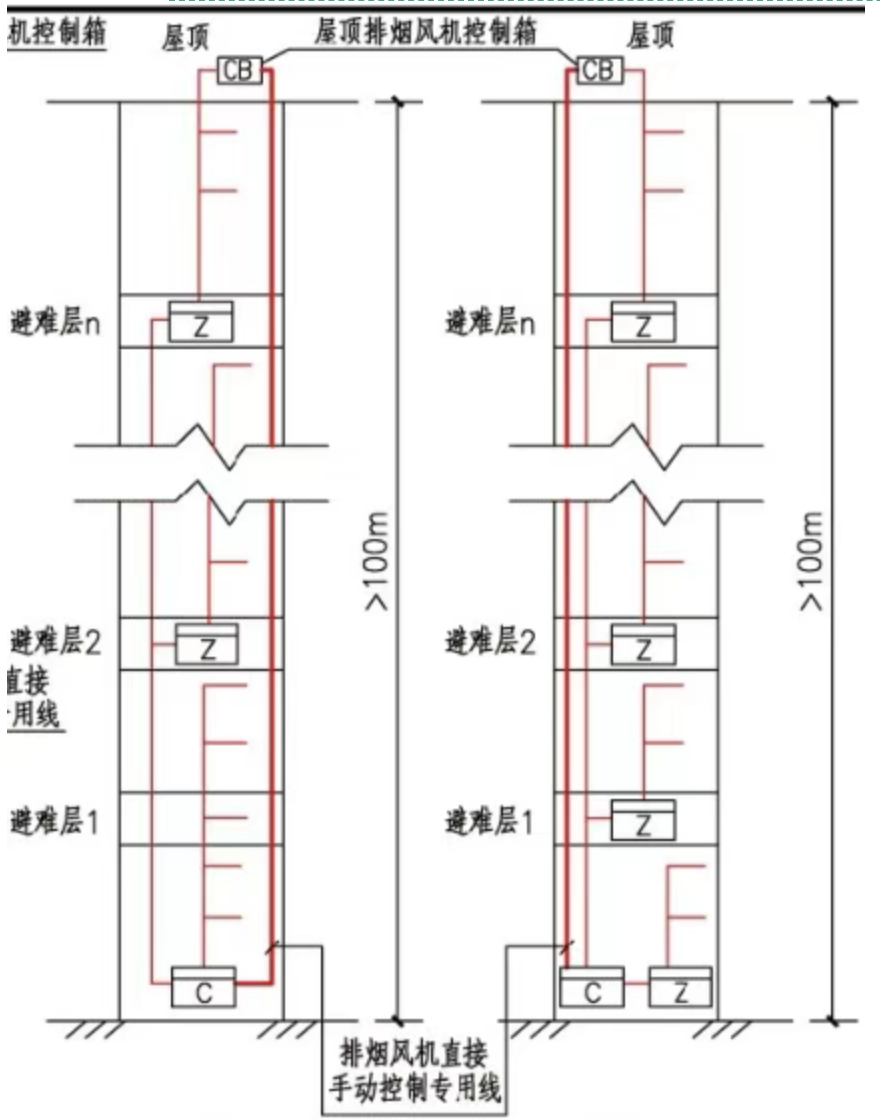

3.1.7 高度超過100m的建筑中，除消防控制室內設置的控制器外，每臺控制器直接控制的火災探測器、手動報警按鈕和模塊等設備不應跨越避難層。?
?? 白話解讀
超高層建筑（>100米）時，避難層是“分界線”：
一臺控制器只能管同一段內的設備
不能出現“控制器在20樓，控制的設備在33樓”這種跨越避難層的情況?
??違規施工后果（施工與系統運行）
?控制器跨越避難層 線路信號衰減嚴重，遠端設備頻繁掉線；故障時排查困難，需要逐層測試；火災時該避難層上下區域可能無報警
?? 易錯點與整改
控制器控制的設備跨越了避難層 重新劃分控制范圍，每段獨立配置控制器
未按避難層分區設計 設計階段就按避難層分段規劃?
第七條（總第3.1.8條）：禁止變頻啟動
?? 規范原文
3.1.8 水泵控制柜、風機控制柜等消防電氣控制裝置不應采用變頻啟動方式。?
?? 白話解讀
消防水泵、排煙風機等關鍵設備，不能用變頻器啟動。
原因：
變頻器故障率高于直接啟動
變頻啟動可能影響啟動速度和穩定性
消防設備需要第一時間全速運行?
?? 違規施工后果（施工與系統運行）
水泵/風機采用變頻啟動 變頻器故障率高，啟動過程中可能停機；
火災時設備無法全速運行，水壓不足、風量不夠，滅火排煙失效
?? 易錯點與整改
為節能給消防水泵配變頻器 立即拆除，改用星三角或直接啟動
圖紙設計時寫了變頻啟動 修改設計，改為規范允許的啟動方式?
?? 綜合后果警示（施工與系統運行層面）
?? 系統癱瘓 總線短路無隔離 → 全樓探測器離線；
控制器超容 → 死機不聯動 火災時系統形同虛設，驗收一票否決
?? 驗收失敗 手報缺失、容量超標、隔離器不合規 → 檢測報告不合格 無法通過消防驗收，項目不能投入使用
?? 返工重做 設備不兼容、布線錯誤 → 需拆除已安裝管線、重新采購 工期延誤1-3個月，成本增加30%以上
?? 運行故障 誤報頻發、模塊不動作、信號不穩定 物業疲于處理誤報，用戶投訴不斷，系統被擅自關閉
一句話總結：不按規范施工，輕則返工、重則系統癱瘓。規范里的每一條數字，都是用工程教訓換來的。?
? 1分鐘自檢清單
報警控制器容量檢查：
? 單臺控制器總點數 ≤ 3200
? 單回路點數 ≤ 200（建議 ≤ 180）
? 聯動控制器總點數 ≤ 1600
? 聯動回路點數 ≤ 100（建議 ≤ 90）
短路隔離器檢查：
? 每個隔離器后設備 ≤ 32個
? 總線穿越防火分區處有隔離器
超高層建筑檢查：
? 控制器控制范圍未跨越避難層
設備與安裝檢查：
? 所有設備有CCC認證和檢驗報告
? 手動報警按鈕安裝在1.3-1.5m高度
? 水泵/風機控制柜未使用變頻啟動
全部打勾才算合格！?
