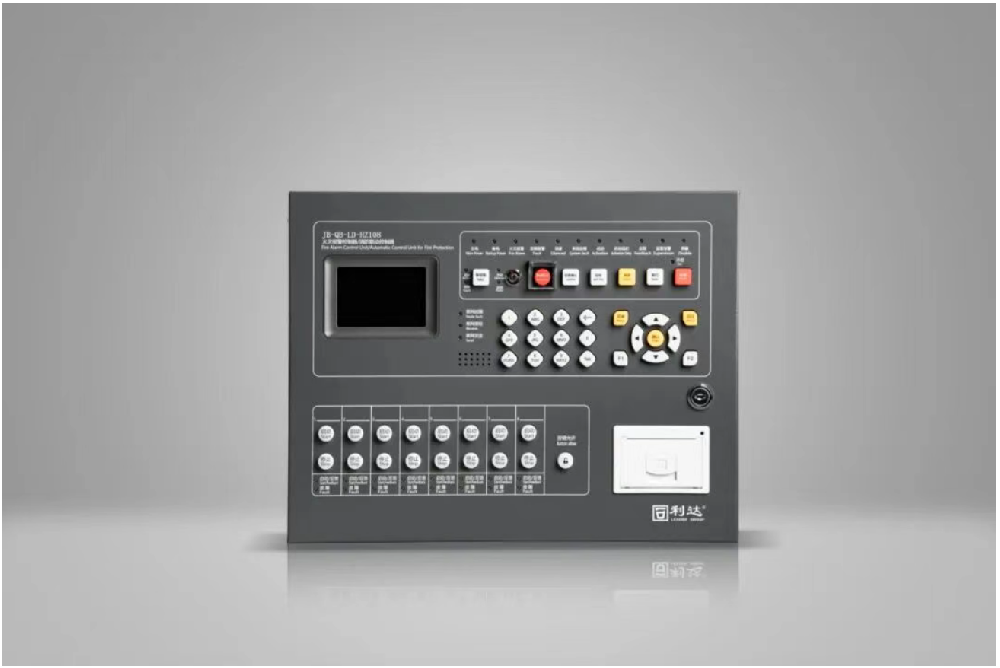

利達LD-HZ108火災報警控制器,消防聯動控制器
利達JB-QB-LD-HZ108是利達集團推出的新一代小型火災報警控制器、消防聯動控制器主機，兼有聯動控制功能，可與利達探測器、模塊、手報及其他設備配合使用。控制器采用金屬機箱結構，標準化機箱結構設計，可廣泛應用與大中型場所，如住宅小區、寫字樓、圖書館、酒店等。該產品符合GB 16806-2006《消防聯動控制系統》、GB 4717-2024《火災報警控制器》的技術規范。 利達LD-HZ108火災報警控制器,消防聯動控制器功能簡介 區域型火災報警控制器，控制器地址范圍1-255。 單機容量：具有2個回路的系統容量，單回路更大 支持255點，系統更大 510點。 采用3.5寸液晶屏，豐富的圖形功能，可顯示詳細設備信息，指示燈指示關鍵狀態。 支持中、英文切換。 具有CANBus接口，可通過通訊轉換卡與其他設備聯網。 用戶使用PC機軟件完成配置數據的編程工作，提供U盤實現配置數據庫的上傳和下載。簡化現場編程配置數據庫工作強度，提高工作效率。 具有黑匣子功能，可記錄火警、故障、監管、反饋等事件的歷史記錄信息，每類信息可記錄1000條。 配有控制器運行數據存儲單元，防護等級IP54，獨立保存控制器的事件信息，關機后信息不丟失，不能被修改和刪除，可使用專用工具查看其保存的信息。 控制器共有3個等級。默認開機等級0。菜單中輸入密碼可以切換到指定權限等級。 具有回路短路保護、電源短路保護功能。 總線輸出電流可達680mA，可配接利達兩線制和四線制總線產品。 配有熱敏打印機，實時打印關鍵事件。 具有監管報警功能。 8路多線輸出，采用兩線、三線兼容。 具有備電檢測功能，可顯示備用電源的電壓和電量。
內容 | 技術參數 | |
主電源電壓 | AC 220V(187～242V) 50Hz | |
交流額定工作電流/保險參數 | LD-DY02：1.8A / 3.15A NAJ2303：1.6A / 3A | |
直流額定工作電流/保險參數 | 3A / 5A | |
額定功率 | 85W | |
回路輸出電壓 | DC 14V～28V | |
聯動輸出參數 | DC24V/1A | |
回數數量 | 2 | |
更大 總線設備地址數 | 510（單回路地址總數：255） | |
更大 多線輸出點 | 8路，兩線、三線兼容。HZ108底板J6短路環切換兩線、三線。 注：1、出廠默認三線，已在HZ108底板的QD、HD端上裝5.1K電阻。三線接設備使用時，需將此5.1K電阻接到末端設備上，切勿接在HZ108底板上。 2、兩線使用時需配接LD6803或LD6803G，此時需將出廠默認接在HZ108底板QD端上的5.1K電阻去掉，HD端5.1K電阻可以保留或去掉。LD6803或LD6803G需在所接設備的啟動、反饋端加10K電阻。 3、上述5.1K和10K電阻的作用是在多線使用時檢測故障使用。如遇多線的某一路報故障，則檢查相對應路的上述電阻是否接正確。 | |
直接輸出點數 | 1路公共火警無源輸出、1路公共故障無源輸出 | |
更大 回路輸出電流 | 680mA | |
短路保護電流 | 1.5A | |
通訊接口 | CAN | 1路（CAN 120Ω匹配電阻在KZQ多功能板5的J6上） |
UART | 1 | |
USB | 1 | |
工作環境溫度 | -10℃ ～ 45℃ | |
工作環境相對濕度 | ≤95%RH(40±2 ℃ ) （無凝露） | |
外殼防護等級 | IP30 | |
安裝方式 | 壁掛 | |
備用電池規格 | 12V/4Ah(兩節) | |
更大 外形尺寸 | 385mm×110mm×295mm | |
重量 | 7.4kg±0.1kg（含電池） | |
